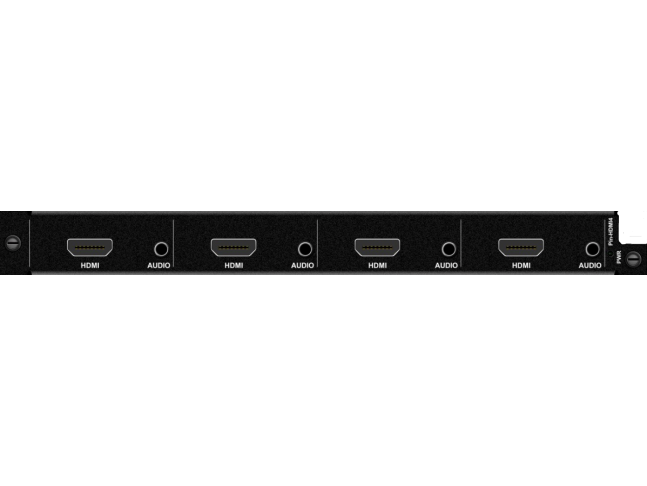

LPRO-IN HDMI4 輸入卡
功能特點
4路HDMI-A接口；
支持熱插拔，支持音視頻信號一起切換；
支持模擬音頻與HDMI內嵌音頻選擇輸入；
支持EDID讀取功能；
兼容HDMI1.4a的標準，HDCP1.4協議, DVI1.0協議；
最大支持分辨率： 4K x 2K @30Hz；
技術參數
型號 技術規格 | LPRO-IN HDMI4 |
協議 | |
HDMI1.4a的標準，HDCP1.3協議, DVI1.0協議； | |
視頻 | |
增益 | 0dB |
像素帶寬 | 297MHz, 全數字 |
接口帶寬 | 4.5Gbps,全數字（總共13.5Gbps, 每種顏色是4.5Gbps） |
支持分辨率 | 800x600@60,1024x768@60,1280x720@60,1280x768@60，1280x800@60，1280x960@60，1280x1024@60,1360x768@60,1366x768@60,1440x900@60,1600x900@60,1600x1200@60,1920x1080@25,1920x1080P@30,1920x1080P@60,1920x1200P@60,1920x1080i@50,1920X1080i@60;4K x 2K @30Hz； |
位時鐘抖動(Clock Jitter) | <0.15 Tbit |
位上升時間(Risetime) | <0.3Tbit (20%--80%) |
位下降時間(Falltime) | <0.3Tbit (20%--80%) |
最大傳輸延時 | 5nS(±1nS) |
接口 | 4路HDMI-A接口 |
信號強度 | T.M.D.S. +/- 0.4Vpp |
最小/最大電平 | T.M.D.S. 2.9V/3.3V |
阻抗 | 50 Ω |
EDID | 可選默認EDID以及讀取功能 |
最大直流偏置誤差 | 15mV |
建議最大輸入/輸出距離 | 輸入小于7米，在4K x 2K @30Hz；時（推薦使用認證過的HDMI專用線材，如Molex TM 的線材） |
產品重量 | 約0.5KG |
最大功耗 | 15W |
